惠澤染色機發明公開了一種實用新型高溫雙環松式染色機，包括：染缸和導布管，所述染缸內設置有提布輪，所述導布管連接在染缸上，并且一端接近于提布輪，所述染缸上連接有熱交換器和化料筒，所述導布管包括第一管體和第二管體一體連接成型，所述第二管體的管徑大于第一管體的管徑。通過上述方式，本實用新型高溫雙環松式染色機，能夠增加織物循環次數，染色更充分均勻，節能環保，安全可靠。
本實用新型主要解決的技術問題是提供一種高溫雙環松式染色機，能夠增加織物循環次數，染色更充分均勻，節能環保，安全可靠。
為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種高溫雙環松式染色機，包括：染缸和導布管，所述染缸內設置有提布輪，所述導布管連接在染缸上，并且一端接近于提布輪，所述染缸上連接有熱交換器和化料筒，所述導布管包括第一管體和第二管體一體連接成型，所述第二管體的管徑大于第一管體的管徑。
在本實用新型一個較佳實施例中，所述熱交換器一端通過第一管道連接在染缸的上端，另一端通過第二管道連接在染缸的下端，所述第二管道上設置有主泵。
在本實用新型一個較佳實施例中，所述染缸下端設置有第三管道、第四管道和第五管道，所述第三管道、第四管道和第五管道與第二管道相連通。
在本實用新型一個較佳實施例中，所述化料筒一端通過第六管道連接到主泵的上端，另一端通過第七管道路連接在主泵下端，所述第七管道上連接有輔助泵。
本實用新型的有益效果是：本實用新型高溫雙環松式染色機，能夠增加織物循環次數，染色更充分均勻，節能環保，安全可靠。

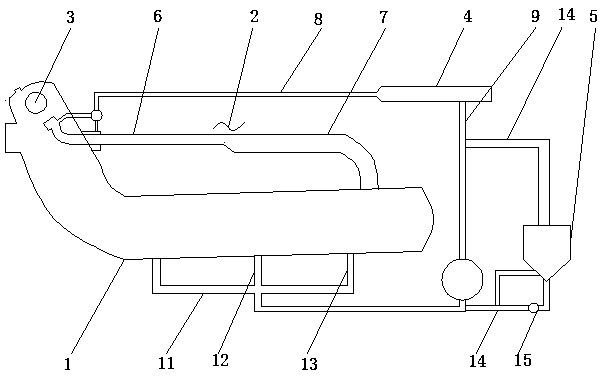

圖1是本實用新型高溫雙環松式染色機一較佳實施例的結構示意圖；
附圖中各部件的標記如下：1、染缸，2、導布管，3、提布輪，4、熱交換器，5、化料筒，6、第一管體，7、第二管體，8、第一管道，9、第二管道，10、主泵，11、第三管道，12、第四管道，13、第五管道，14、第六管道，15、第七管道，16、輔助泵。
