惠澤染色機公司發明公開了一種實用新型染色機用變徑式導布管，包括：第一管體和第二管體，所述第一管體的一端為進水口，另一端與第二管體相連接，所述第二管體的一端與第一管體相連接，另一端為出水口，所述第二管體的內徑沿進水口到出水口的方向逐漸增大。通過上述方式，本實用新型染色機用變徑式導布管，能夠保證管內布匹運行平順，結構簡單，使用穩定，安全可靠。
染色機用變徑式導布管
技術領域
本實用新型涉及染色機領域，特別是涉及一種染色機用變徑式導布管。
背景技術
高溫高壓染色機是指染色溫度在130～135℃之間，染色壓力在0.3MPa左右的染色機。高溫高壓染色機包括主筒、導布管和泵，導布管和主筒首尾連通構成了布匹的循環回路。布匹染色漂洗的過程，就是布匹隨著被泵驅動的染液水流從導布管到主筒、再從主筒到導布管循環回流的過程。導布管是布匹染色、漂洗的通道之一?，F(xiàn)有技術的高溫高壓染色機的導布管的管腔的橫截面為圓形，布匹在導布管內染色漂洗過程中，圓形的導布管容易使得管內的染液水流打旋，導致隨著染液水流漂洗的布匹打轉起捻甚至打結，這樣，布匹染色均勻性差，而且在導布管內運行不平順。
發明內容
本實用新型主要解決的技術問題是提供一種染色機用變徑式導布管，能夠保證管內布匹運行平順，結構簡單，使用穩定，安全可靠。
為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種染色機用變徑式導布管，包括：第一管體和第二管體，所述第一管體的一端為進水口，另一端與第二管體相連接，所述第二管體的一端與第一管體相連接，另一端為出水口，所述第二管體的內徑沿進水口到出水口的方向逐漸增大。
在本實用新型一個較佳實施例中，所述第二管體的一端的內徑與第一管體的內徑相等，另一端內徑大于第一管體的內徑。
在本實用新型一個較佳實施例中，所述第一管體為中空的圓柱形管體，所述第一管體和第二管體一體連接成型。
在本實用新型一個較佳實施例中，所述第二管體內部還設置有多個擋流片，所述擋流片均勻間隔設置在第二管體的內部。
在本實用新型一個較佳實施例中，所述擋流片和第二管體呈傾斜狀設置，所述擋流片的數量為8個。
本實用新型的有益效果是：本實用新型染色機用變徑式導布管，能夠保證管內布匹運行平順，結構簡單，使用穩定，安全可靠。
附圖說明
為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

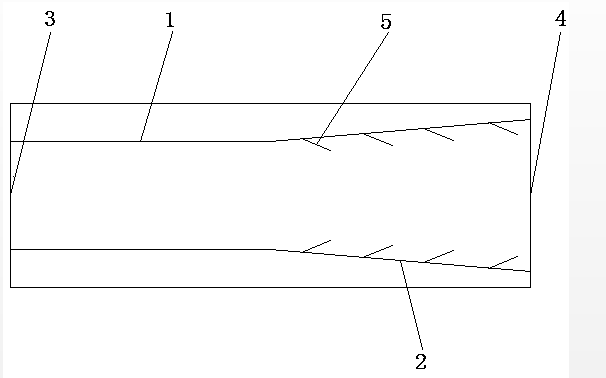

圖1是本實用新型染色機用變徑式導布管一較佳實施例的結構示意圖；
附圖中各部件的標記如下：1、第一管體，2、第二管體，3、進水口，4、出水口，5、擋流片。
