當前位置：染色機用色差監控裝置發明
發布時間：2020-04-02 21:55:00
無錫市惠澤染色機生產廠家發明公開了一種染色機用色差監控裝置，包括：染色機筒體，所述染色機筒體內設置有提布輪，所述染色機筒體內設置有檢測支架，所述檢測支架上設置有多個攝像頭，所述攝像頭環繞設置在提布輪的輪體上周邊，所述染色機筒體上還設置有控制柜，所述控制柜與多個攝像頭控制連接。通過上述方式，本發明染色機用色差監控裝置，能夠?qū)崟r檢測染色的織物色差狀態，檢測方便，安全可靠。
1.一種染色機用色差監控裝置，其特征在于，包括:染色機筒體，所述染色機筒體內設置有提布輪，所述染色機筒體內設置有檢測支架，所述檢測支架上設置有多個攝像頭，所述攝像頭環繞設置在提布輪的輪體上周邊，所述染色機筒體上還設置有控制柜，所述控制柜與多個攝像頭控制連接。
2.所述攝像頭的數量為3個，所述攝像頭分別設置在提布輪的左端、頂端和右端。
3.所述檢測支架為圓弧形支架，所述攝像頭間隔均勻設置在檢測支架上。
4.所述控制柜包括圖像處理器和顯示器，所述顯示器與圖像處理器相連接，所述圖像處理器與攝像頭相連接。

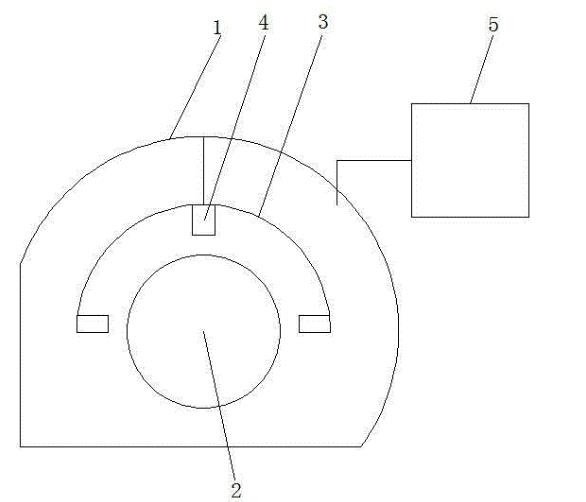

附圖中各部件的標記如下:1、染色機筒體，2、提布輪，3、檢測支架，4、攝像頭，5、控制柜。
來源聲明：以上內容部分(包含圖片、文字)來源于網絡，如有侵權，請及時與本站聯系（+86-15190290101）。
如沒特殊注明，文章均為惠澤染機公司原創
